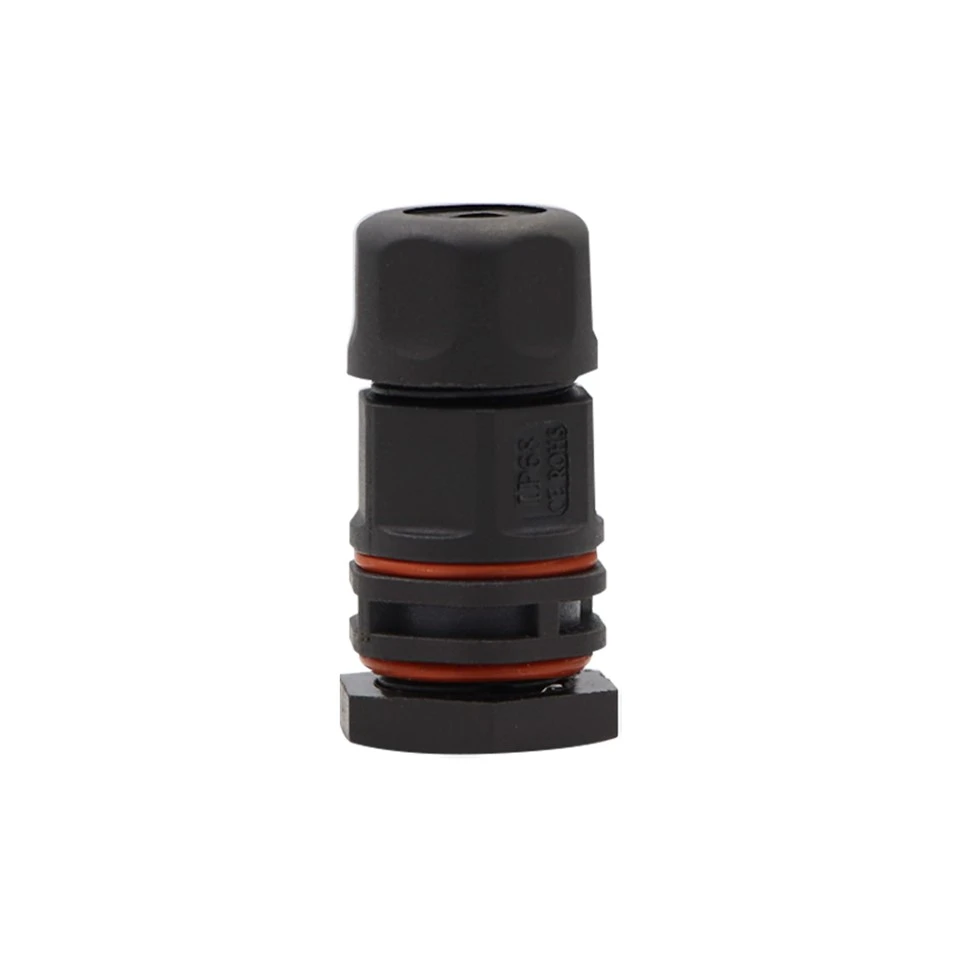

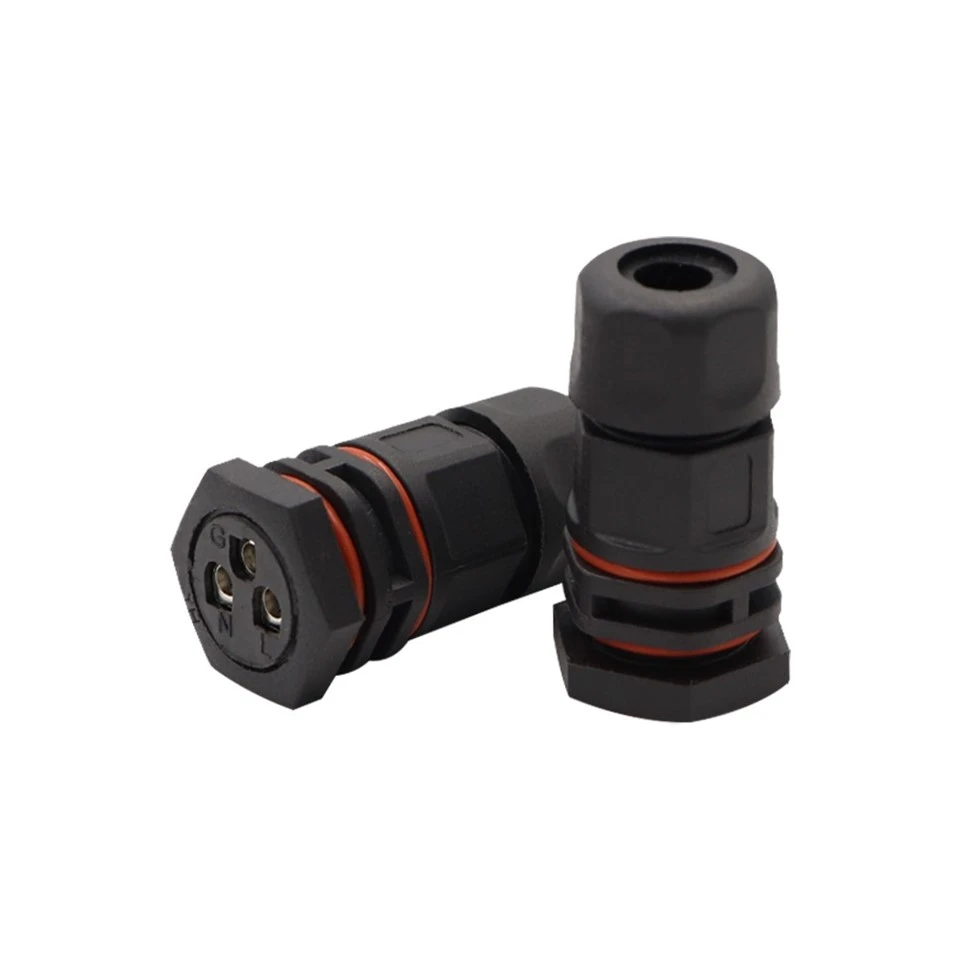

M16 3 Konnettur li ma jgħaddix ilma minn kamin tal-muntaġġ tal-Panew tal-qalba IP67

Il-konnettur bil-kamin tal-muntaġġ tal-pannelli M16 3-core huwa interface tal-paratija ta 'kurrent għoli għad-distribuzzjoni tal-enerġija industrijali, kontrolli tal-muturi, u tagħmir ta' barra heavy-duty – stmat 20A/250V AC, l-ogħla fis-serje M16. Il-ħajt M16 × 1.0 jipprovdi qfil sikur taħt vibrazzjoni. Prestazzjoni elettrika: reżistenza tal-kuntatt Inqas minn jew ugwali għal 10mΩ, insulazzjoni Akbar minn jew ugwali għal 500MΩ f'DC 500V, jifilħu dielettriċi 1.5kV AC, stabbli wara 1,500 ċiklu ta 'tgħammir. Is-siġillar IP67 b'labar tar-ram isfar bin-nikil u akkomodazzjoni tal-PVC jiżgura tħaddim minn –20 grad sa +85 grad. Immonta permezz ta 'cutout tal-pannell b'boxxla bil-kamin u washer tas-siġillar - l-ebda pass-through tal-kejbil, u jnaqqas id-dħul tal-umdità. Ċirkwit parallel jappoġġja wajers flessibbli. Konfigurazzjonijiet personalizzati disponibbli għal proġetti OEM.

Ibgħat l-inkjesta

Dongguan Hejiaxin Technology Co., Ltd hija waħda mill-manifatturi u fornituri ewlenin ta 'm16 3 tal-panel tal-qalba muntatura bil-kamin konnettur waterproof ip67 fiċ-Ċina. Nitolbok li tħossok liberu li tbiegħ bl-ingrossa prodotti durabbli magħmula fiċ-Ċina hawn u tikseb pricelist mill-fabbrika tagħna. Il-prodotti kollha personalizzati huma ta 'kwalità għolja u prezz kompetittiv.

Speċifikazzjonijiet Tekniċi

Parametru	Speċifikazzjoni
Klassifikazzjoni tal-Vultaġġ	AC250V
R ating kurrenti	Inqas minn jew ugwali għal 20A
Ħinijiet ta 'plagg	1500
Massimu ta' Ċable OD	Inqas minn jew ugwali għal 8.0mm
Struttura taċ-ċirkwit	Paralleli
Reżistenza għall-Kuntatt	10mΩ
Struttura ta’ Insulazzjoni	500MΩ f'DC 500V
Ir-reżistenza tal-vultaġġ f'temperatura tal-kamra	1.5KV
Ir-Rating tat-Temperatura	-20 grad ~+85 grad
Livell li ma jgħaddix ilma minnu	IP67

Speċifikazzjonijiet tal-Materjal

Parametru	Speċifikazzjoni
Materjal tal-Wajer	PVC, Lastiku
Materjal Jack	PVC
Materjal tal-Pin	Ram miksi-nikle
Ċirku tas-siġillar	Lastiku

Tpinġija tal-Inġinerija tal-Prodott

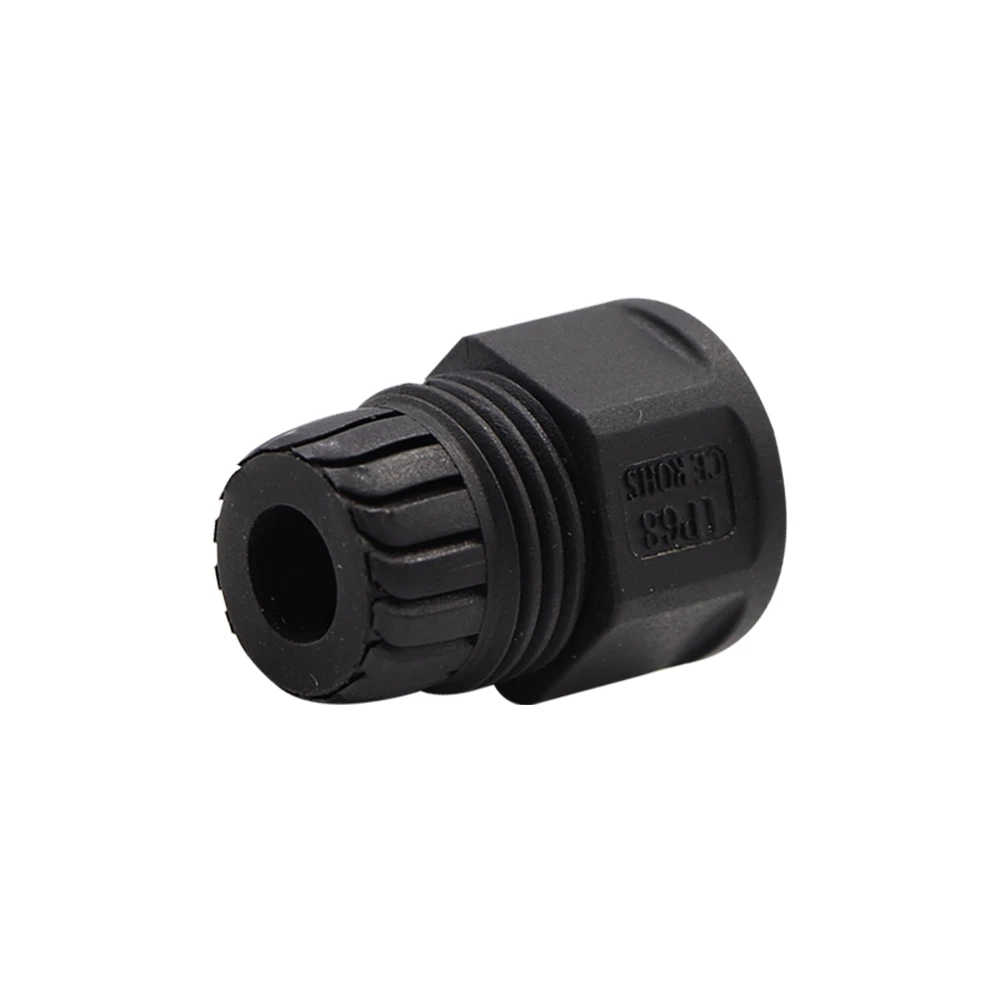

Core Configuration Diagram

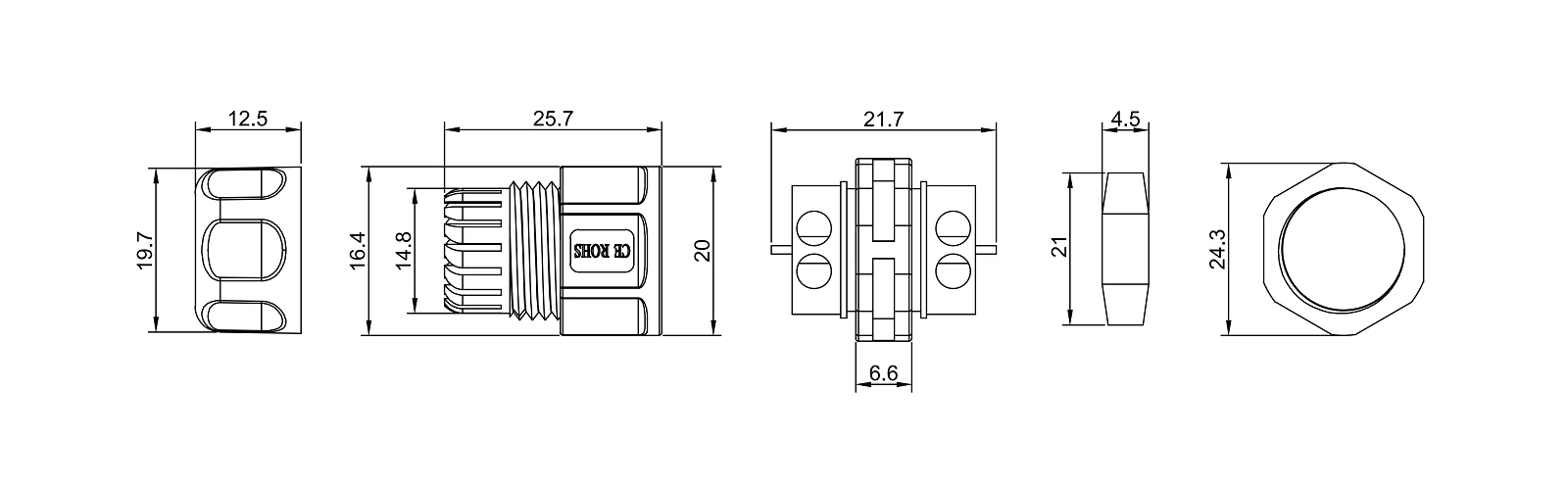

Dimensional Drawing

It-tpinġija dimensjonali tipprovdi dejta mekkanika ewlenija għal kull estratt CAD mehmuż. Plagg maskili tal-muntaġġ tal-pannelli: tul ġenerali 24.3mm (bil-ġewż), tul tal-ħajt tat-tgħammir 12.5mm, wisa 'tal-ġewż tal-akkoppjar 25.7mm madwar flats. Reċipjent femminili: fond tal-ħajt tat-tgħammir 14.8mm, żona ta 'kompressjoni tas-siġill 6.6mm. It-tnejn jużaw ħjut M16 × 1.0. It-tabella tal-konfigurazzjoni tal-qalba tindika għal din il-verżjoni bi 3 pinnijiet: 20A/250V (2 pinnijiet ukoll 20A/250V). Konfigurazzjonijiet ta 'pin personalizzati u dimensjonijiet mekkaniċi huma disponibbli - nistgħu nfasslu t-tul tad-djar, il-profil tal-ħajta, id-daqs tal-ġewż, u l-arranġament ta' kuntatt biex jaqblu mal-ħxuna tal-pannell speċifiku u r-rekwiżiti tal-kejbil tiegħek. Tolleranzi skont ISO 2768‑m. PDF/DWG disponibbli għall-integrazzjoni CAD.

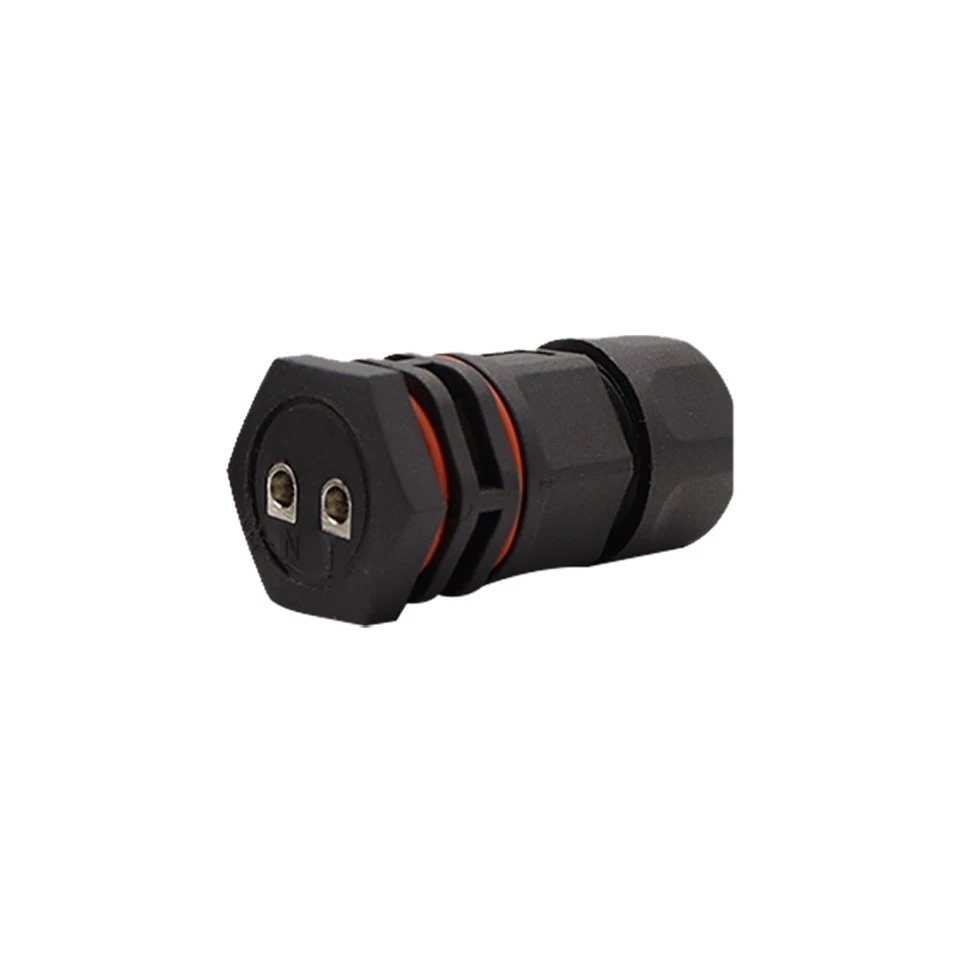

Dettall tal-prodott

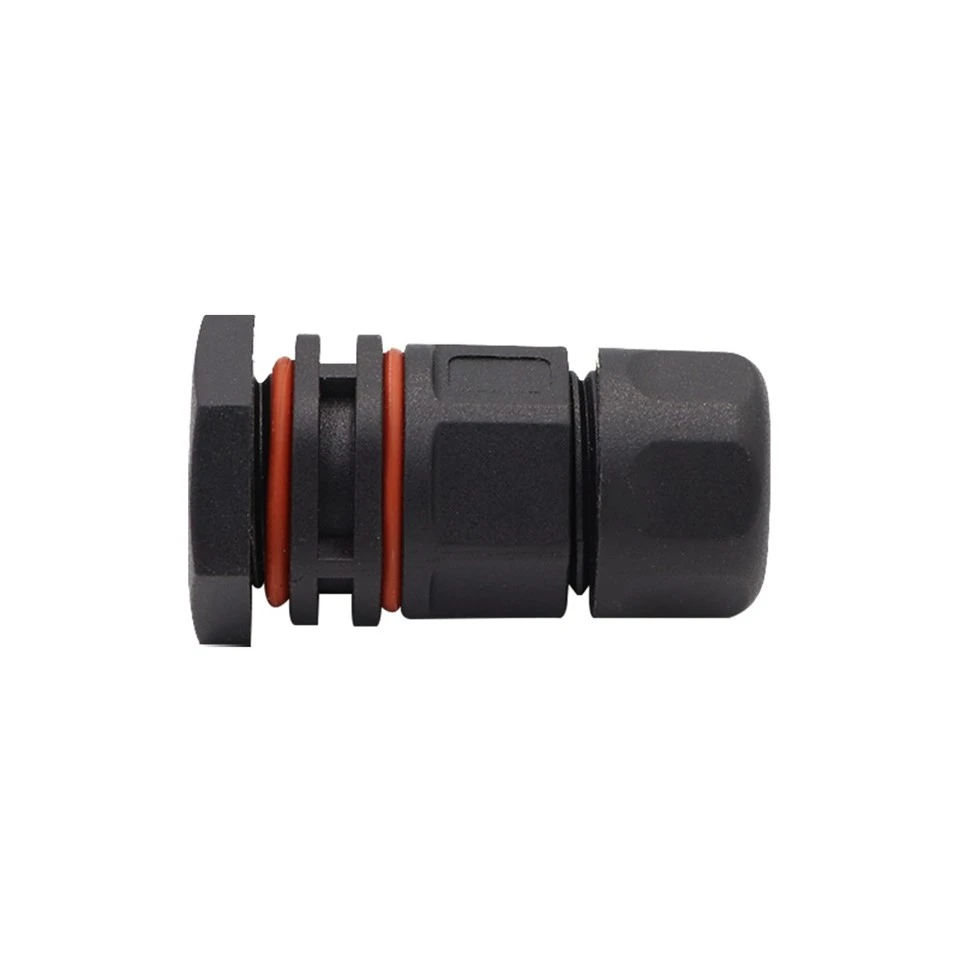

Ċirku Konnettur Ċirkolari

Dan ir-ritratt juri l-aċċessorju taċ-ċirku tal-konnettur ċirkolari. Iċ-ċirku jipprovdi appoġġ u allinjament mekkaniku addizzjonali waqt it-tgħammir, u jiżgura ingaġġ xieraq tal-ħjut M16 × 1.0. Il-finitura tal-PVC iswed jaqbel mal-housing tal-konnettur għal dehra konsistenti u reżistenza għall-korrużjoni.

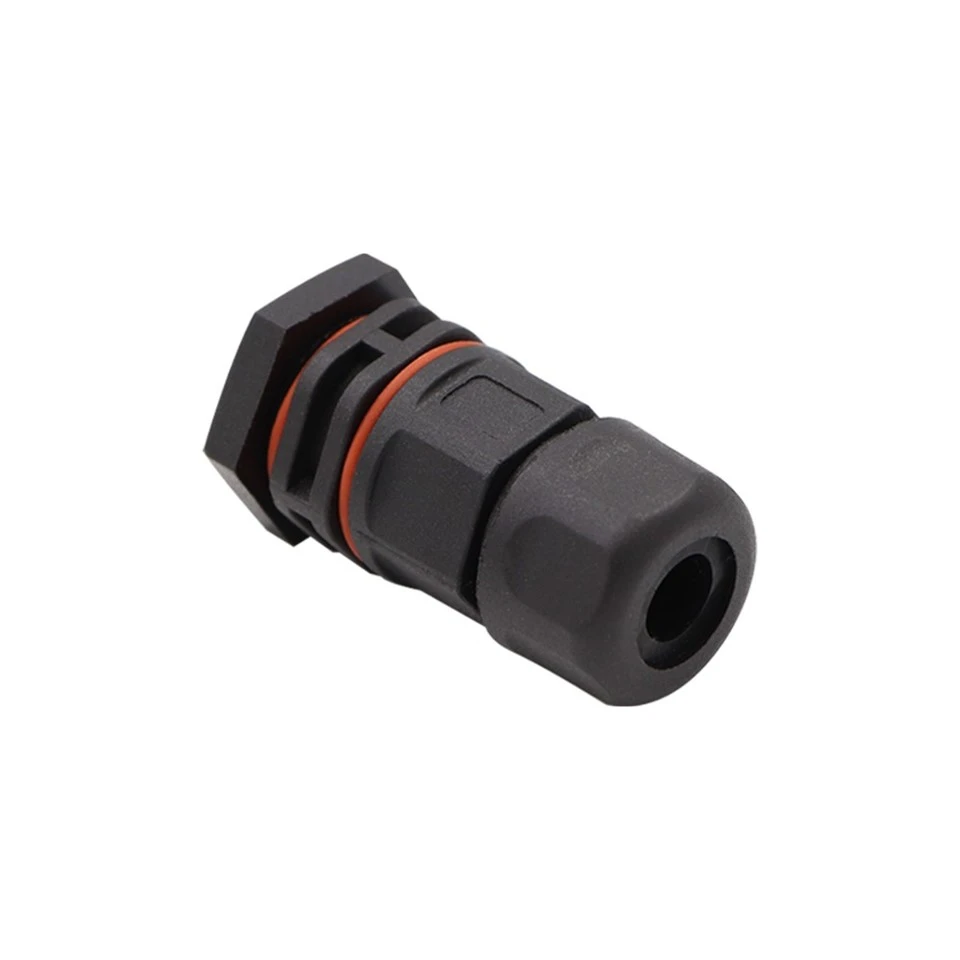

Interface bil-kamin (PVC Iswed)

Dan ir-ritratt juri l-interface tat-tgħammir bil-kamin b'akkomodazzjoni tal-PVC iswed. Il-ħajt estern M16 × 1.0 u l-profil tal-ħajt intern huma viżibbli b'mod ċar. Il-materjal tal-PVC iswed jipprovdi insulazzjoni robusta u reżistenza għall-korrużjoni għal ambjenti industrijali.
