M16 2 Konnettur li ma jgħaddix ilma minn kamin tal-muntaġġ tal-Panew tal-qalba IP67

Il-verżjoni tal-muntaġġ tal-pannell tal-qalba M16 2 hija mibnija għal installazzjoni fissa – tgħaddi minn qtugħ ċirkolari b'boxxla bil-kamin u washer tas-siġillar. Dan id-disinn jelimina t-toqob tal-kejbil li jgħaddi, li jfisser inqas postijiet għall-umdità biex tidħol. Tajjeb għall-kabinetti tal-kontroll, kaxxi tal-junction, kompartimenti ta 'barra. 10A/250V AC, ħajt M16 × 1.0. Electricals: Inqas minn jew ugwali għal reżistenza tal-kuntatt ta '10mΩ, Ikbar minn jew ugwali għal insulazzjoni ta' 500MΩ f'DC 500V, reżistenza dielettrika ta '1.5kV, 1,500 ċiklu. Siġill IP67, pinnijiet tar-ram miksija bin-nikil, akkomodazzjoni tal-PVC, -20 grad sa +85 grad . Ċirkwit parallel. Jaħdem tajjeb għal sistemi ta 'kontroll OEM, distribuzzjoni reżistenti għat-temp, u bini ta' pannelli fejn iż-żamma tal-kompartiment issiġillat hija prijorità. Il-firxa tal-ħxuna tal-pannell hija fuq it-tpinġija - iċċekkjaha qabel ma taqta '.

Ibgħat l-inkjesta

Dongguan Hejiaxin Technology Co., Ltd hija waħda mill-manifatturi u fornituri ewlenin ta 'm16 2 tal-panel tal-qalba muntatura bil-kamin konnettur waterproof ip67 fiċ-Ċina. Nitolbok li tħossok liberu li tbiegħ bl-ingrossa prodotti durabbli magħmula fiċ-Ċina hawn u tikseb pricelist mill-fabbrika tagħna. Il-prodotti kollha personalizzati huma ta 'kwalità għolja u prezz kompetittiv.

Speċifikazzjonijiet Tekniċi

Parametru	Speċifikazzjoni
Klassifikazzjoni tal-Vultaġġ	AC250V
R ating kurrenti	Inqas minn jew ugwali għal 6A
Ħinijiet ta 'plagg	1500
Max Cable OD	Inqas minn jew ugwali għal 8.0mm
Struttura taċ-ċirkwit	Parallel
Reżistenza għall-Kuntatt	10mΩ
InsulationStructure	500MΩatDC500V
Ir-reżistenza tal-vultaġġ f'temperatura tal-kamra	1.5KV
Ir-Rating tat-Temperatura	-20 grad ~+85 grad
Livell li ma jgħaddix ilma minnu	IP67

Speċifikazzjonijiet tal-Materjal

Parametru	Speċifikazzjoni
Materjal tal-wajer	PVC, Lastiku
Materjal Jack	PVC
Materjal tal-Pin	Nickle-plated brass
Ċirku tas-siġillar	Lastiku

Tpinġija tal-Inġinerija tal-Prodott

Core Configuration Diagram

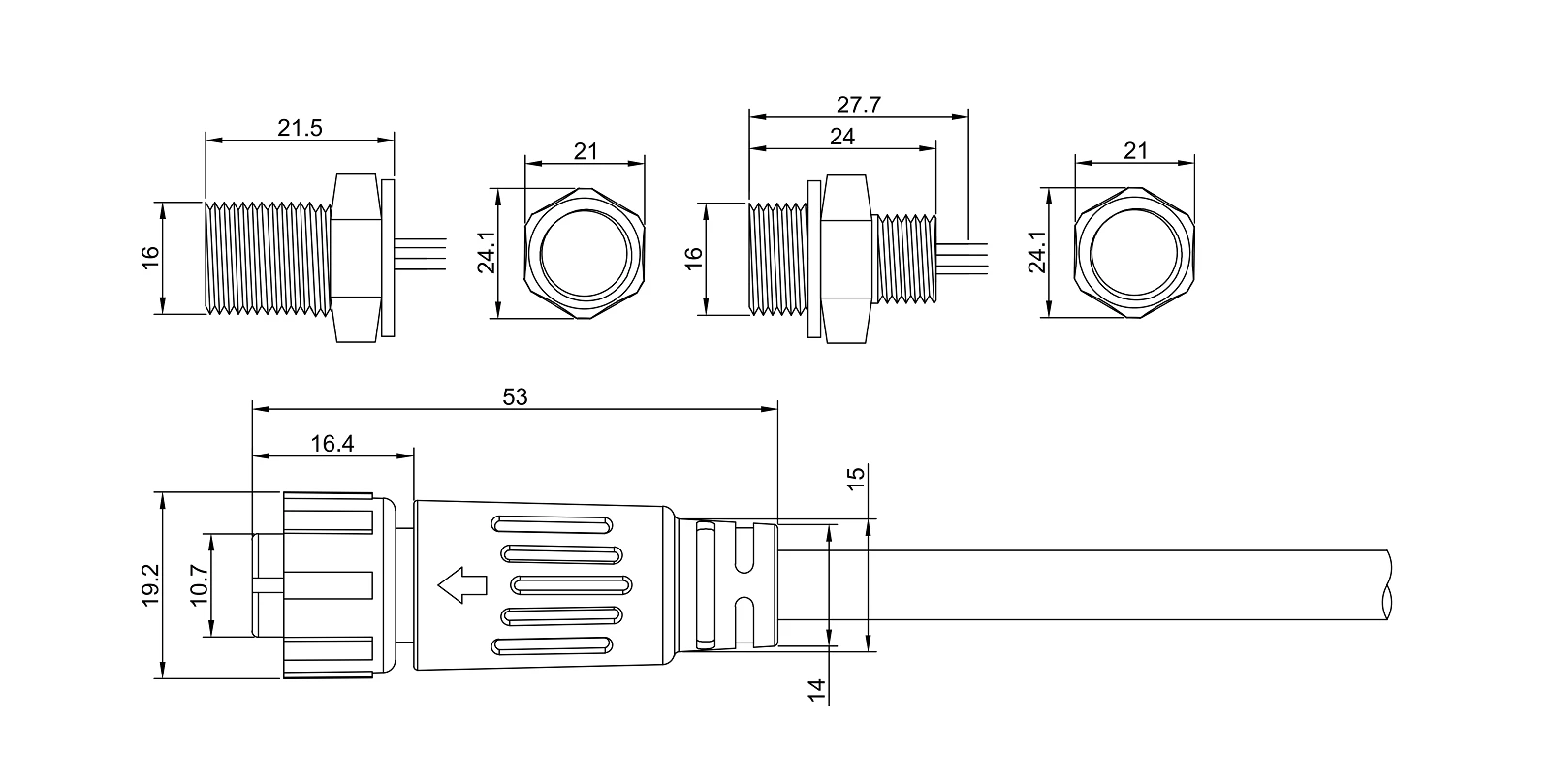

Dimensional Drawing -

Mill-CAD: plagg maskili tal-muntaġġ tal-pannelli 53.0mm ġenerali, ħajt tal-bronżina M16 × 1.0 15.0mm, ħajt tal-ġenb tal-pannelli 14.0mm, ġewż tal-immuntar 24.1mm AF. Reċipjent femminili: fond tal-ħajt tat-tgħammir 16.4mm, ġewż 21.5mm AF. Derating tal-kurrent għas-serje tal-muntaġġ tal-pannelli: 2-pin 10A/250V, 3-pin 8A/250V, 4-pin 6A/250V, 5-pin 4A/110V, sa 10-pin 2A/60V. ISO 2768-m. PDF/DWG disponibbli. U iva - it-tul tad-djar, il-profili tal-ħajt, id-daqsijiet tal-ġewż, l-arranġamenti tal-kuntatt kollha jistgħu jiġu modifikati biex jaqblu mal-ħxuna tal-pannelli u l-ħtiġijiet tad-dħul tal-kejbil tiegħek. Għidilna ma' xiex qed taħdem.

Dettall tal-prodott

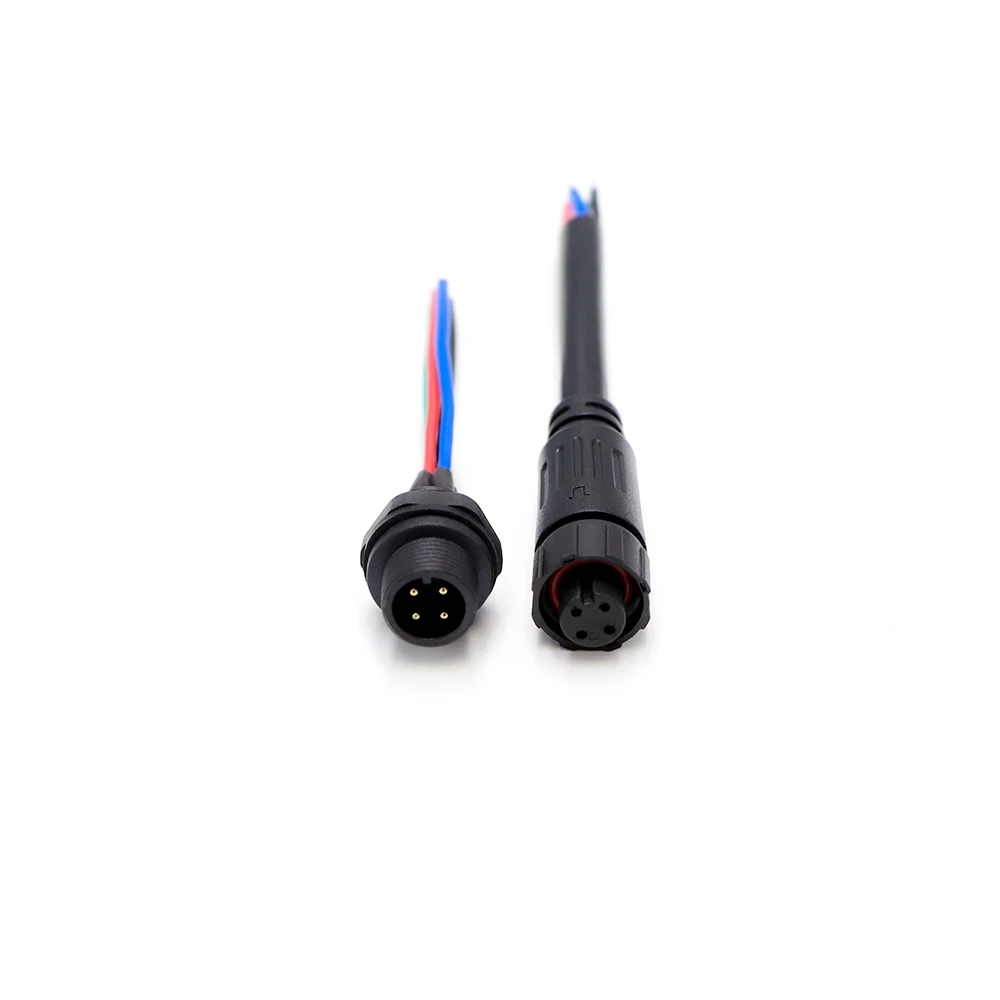

Dehra ta' Quddiem Raġel u Femminili (Verżjoni b'4 Pinn)

Dan ir-ritratt ta' quddiem juri l-plagg maskili u r-reċipjent femminili tal-varjant b'4 pinnijiet (għal skopijiet ta' illustrazzjoni) imqiegħda ħdejn xulxin. It-tnejn għandhom erba 'kuntatti tar-ram miksija bin-nikil irranġati fil-mudell ċirkolari standard M16, b'housings tal-PVC iswed. Din l-immaġni tgħin biex tivverifika l-allinjament u l-orjentazzjoni tal-pin/sokit qabel l-assemblaġġ.

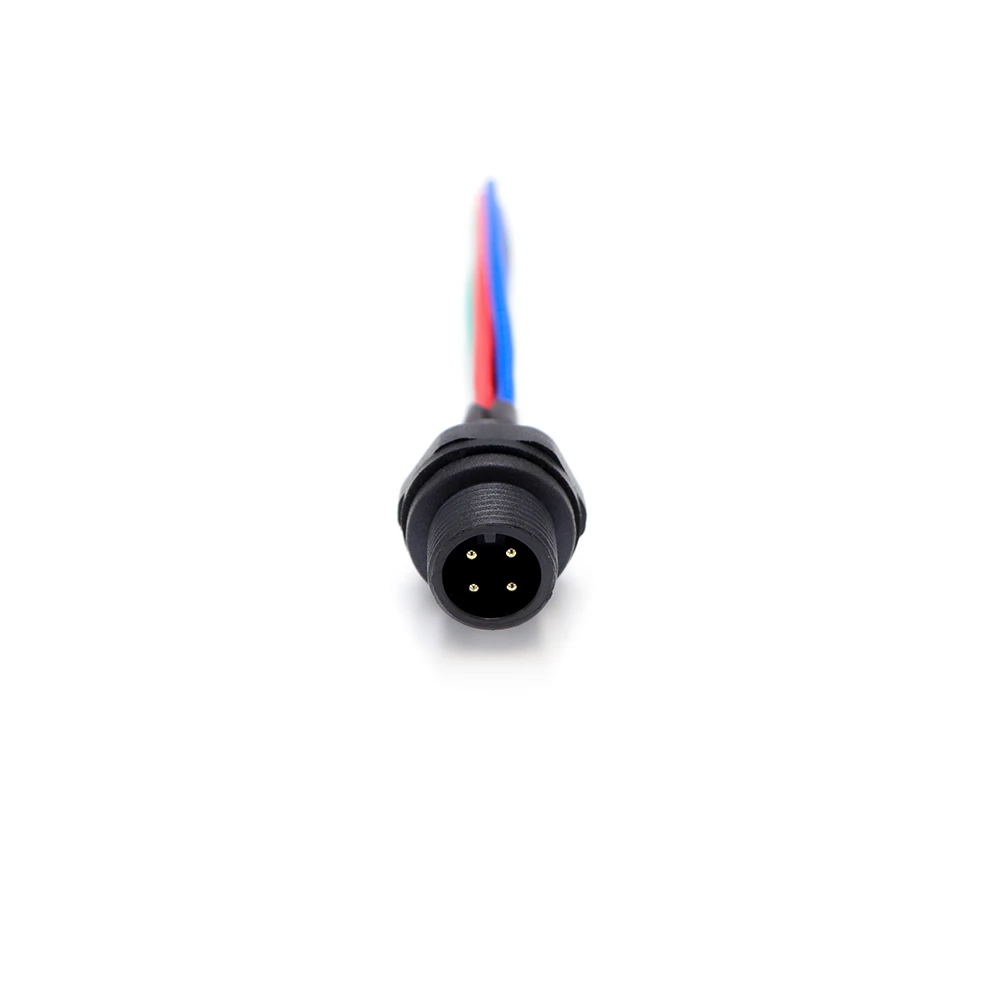

Dehra ta' Quddiem ta' Plug Male (Verżjoni ta' 4 Pinnijiet, PVC Iswed)

Din il-vista tal-wiċċ ta' quddiem turi l-plagg maskili tal-varjant b'4-pin (għal skopijiet ta' illustrazzjoni) b'erba' labar tar-ram miksija bin-nikil li jidhru b'mod ċar. L-akkomodazzjoni tal-PVC iswed u l-ħajt estern M16 × 1.0 huma murija wkoll. Din l-immaġni tgħin fl-ispezzjoni tal-kundizzjoni tal-brilli, id-dritta, u l-kwalità tal-kisi qabel it-tgħammir.
