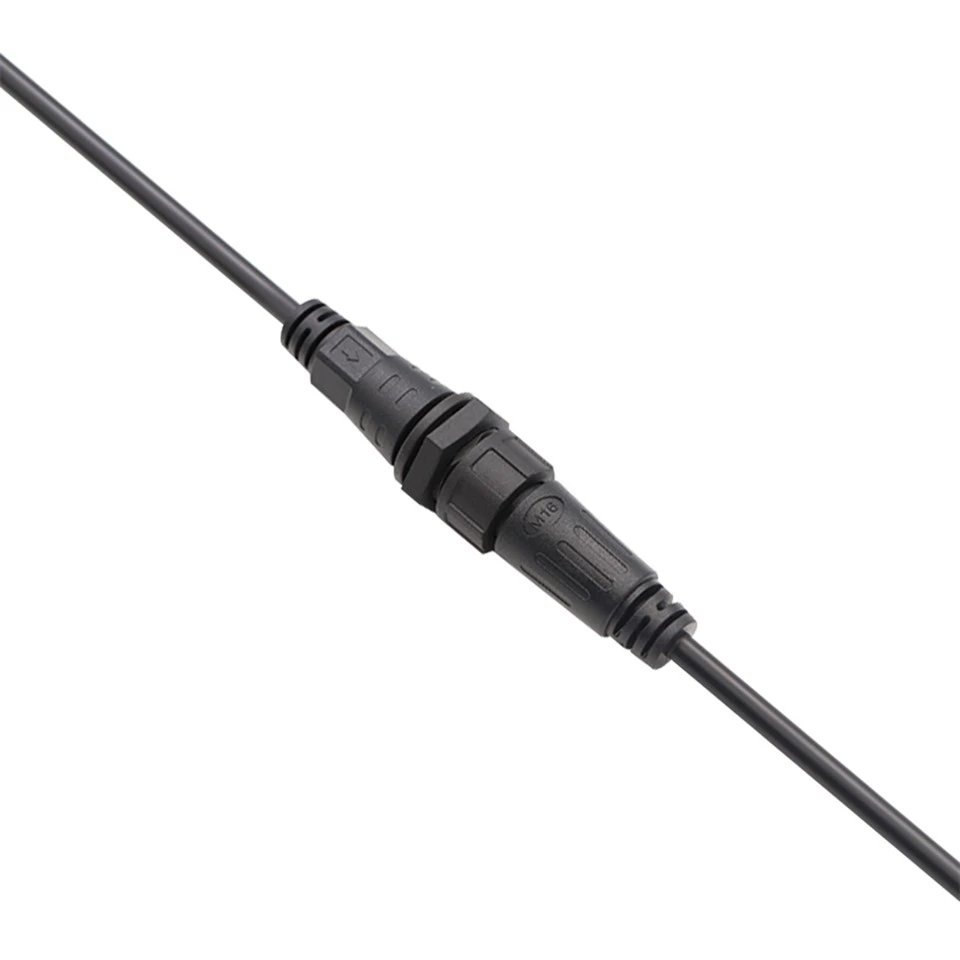

M16 4 Konnettur li ma jgħaddix ilma minn Pin Threaded IP67

Il-pin M16 4 huwa mmirat lejn dawl tal-baħar, pannelli tal-kontroll, u setups tal-enerġija fuq barra li jeħtieġu 6A/250V f'ċirkwiti ibridi multipli. It-thread huwa M16×1.0 – jissakkar issikkat f'ambjenti ta' ħawwad qawwi bħal gen-sets, xtillieri HVAC, u tagħmir tal-baċir. L-istess sinsla elettrika bħall-bqija tal-familja: Inqas minn jew ugwali għal reżistenza tal-kuntatt 10mΩ, Iżolament akbar minn jew ugwali għal 500MΩ f'DC 500V, 1.5kV dielettriku, tajjeb għal 1,500 ċiklu. Siġill IP67, pinnijiet miksija bin-nikil, ġakketta tal-PVC – tmur minn -20 grad sa +85 grad, imxarrba jew trab, l-ebda problema. Cable OD sa 8.0mm. Ċirkwit parallel jappoġġja t-tqassim tal-katina tad-daisy. Nistgħu tweak il-konfigurazzjonijiet tal-pin u l-assemblaġġi tal-kejbil kif jixraq. Il-pin żejjed jagħtik aktar flessibilità mill-verżjonijiet b'2 jew 3 pinnijiet, mingħajr ma jċedu l-ebda durabilità.

Ibgħat l-inkjesta

Dongguan Hejiaxin Technology Co., Ltd hija waħda mill-manifatturi u fornituri ewlenin ta 'm16 4 pin threaded waterproof connector ip67 fiċ-Ċina. Nitolbok li tħossok liberu li tbiegħ bl-ingrossa prodotti durabbli magħmula fiċ-Ċina hawn u tikseb lista tal-prezzijiet mill-fabbrika tagħna. Il-prodotti personalizzati kollha huma ta 'kwalità għolja u prezz kompetittiv.

Speċifikazzjonijiet Tekniċi

Parametru	Speċifikazzjoni
Klassifikazzjoni tal-Vultaġġ	AC250V
R ating kurrenti	Inqas minn jew ugwali għal 6A
Ħinijiet ta 'plagg	1500
Max Cable OD	Inqas minn jew ugwali għal 8.0mm
Struttura taċ-ċirkwit	Parallel
Reżistenza għall-Kuntatt	10mΩ
InsulationStructure	500MΩatDC500V
Ir-reżistenza tal-vultaġġ f'temperatura tal-kamra	1.5KV
Ir-Rating tat-Temperatura	-20 grad ~+85 grad
Livell li ma jgħaddix ilma minnu	IP67

Speċifikazzjonijiet tal-Materjal

Parametru	Speċifikazzjoni
Materjal tal-Wajer	PVC, Lastiku
Materjal Jack	PVC
Materjal tal-Pin	Ram miksi-nikle
Ċirku tas-siġillar	Lastiku

Tpinġija tal-Inġinerija tal-Prodott

Core Configuration Diagram

Dimensional Drawing

CAD jagħtina: plug maskili 49.1mm twil, ħajt tat-tgħammir 13.6mm, skorfini tal-akkoppjar 20.4mm madwar flats. Reċipjent femminili 54.1mm ġenerali, fond tal-ħajta 21.7mm, ġewż tal-immuntar 21.1mm AF. M16×1.0 iż-żewġt itruf. Il-klassifikazzjoni għal 4-pin hija 6A/250V – 2-pin tagħmel 10A/250V, 3-pin 8A/250V, 5-pin 4A/110V, 6-pin 3A/60V. ISO 2768-m. PDF jew DWG disponibbli fuq talba. Jekk il-ħxuna tal-pannell jew id-dħul tal-kejbil tiegħek mhux standard, nistgħu nimmodifikaw it-tul tad-djar, l-ispeċifikazzjonijiet tal-ħajt fuq in-naħa tal-pannell, jew l-arranġament tal-kuntatt biex jaqblu.

Dettall tal-prodott

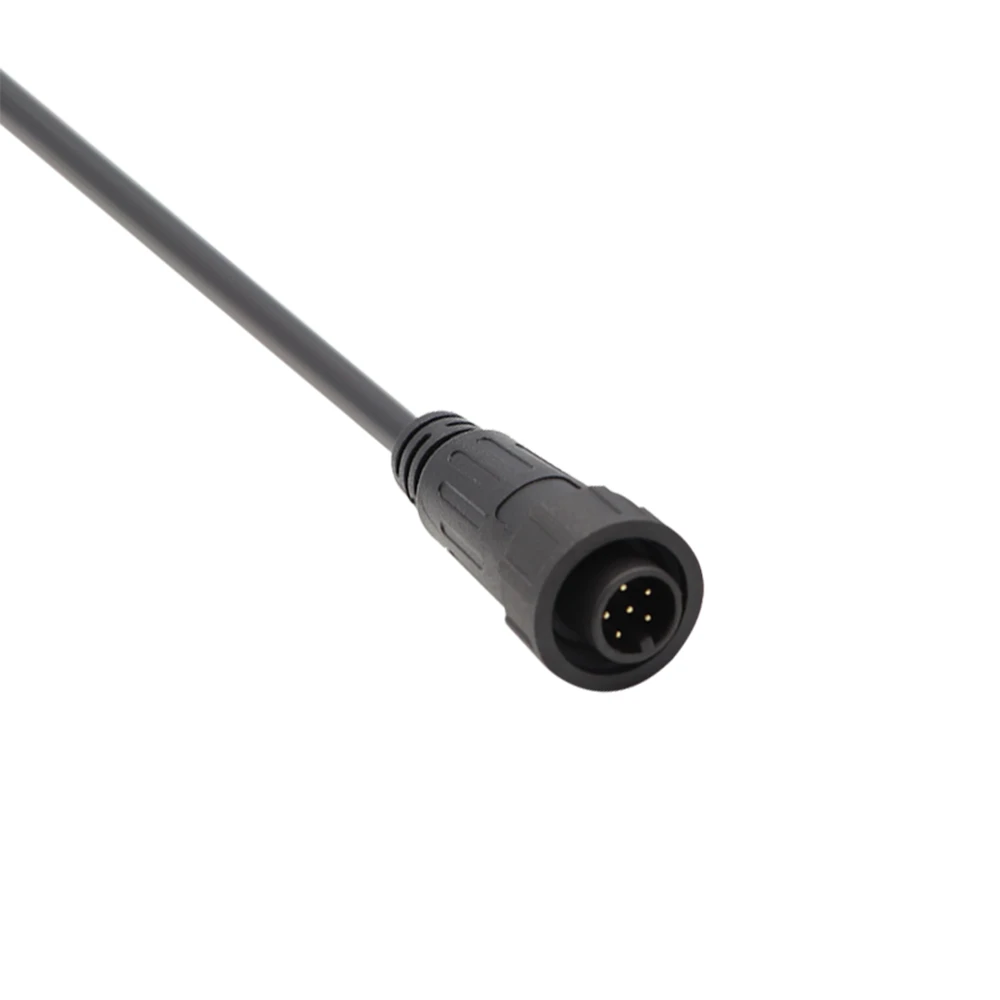

Plug maskili (Verżjoni 5-Pin)

Dan ir-ritratt juri l-plagg maskili tal-varjant ta '5-pin (għal skopijiet ta' illustrazzjoni), b'ħames kuntatti tar-ram miksija bin-nikil irranġati fil-mudell ċirkolari standard M16. Id-djar iswed tal-PVC u l-ħajt estern M16 × 1.0 huma viżibbli b'mod ċar. Din l-immaġni tgħin tivverifika l-kundizzjoni tal-brilli u l-orjentazzjoni qabel it-tgħammir.

Reċipjent Femminil b'Ċirku Konnettur Ċirkolari (Verżjoni 5-Pin)

Dan ir-ritratt juri r-reċipjent femminili tal-varjant ta' 5 pinnijiet (għal skopijiet ta' illustrazzjoni) biċ-ċirku tal-konnettur ċirkolari tiegħu mwaħħla. Il-ħames kuntatti tas-sokit u l-akkomodazzjoni tal-PVC iswed huma viżibbli b'mod ċar, flimkien mal-ħajt intern M16 × 1.0. Iċ-ċirku ċirkolari jipprovdi appoġġ mekkaniku addizzjonali u allinjament waqt it-tgħammir. Din l-immaġni tgħin fl-ispezzjoni tal-kundizzjoni tal-kuntatt u l-allinjament tal-assemblaġġ.
