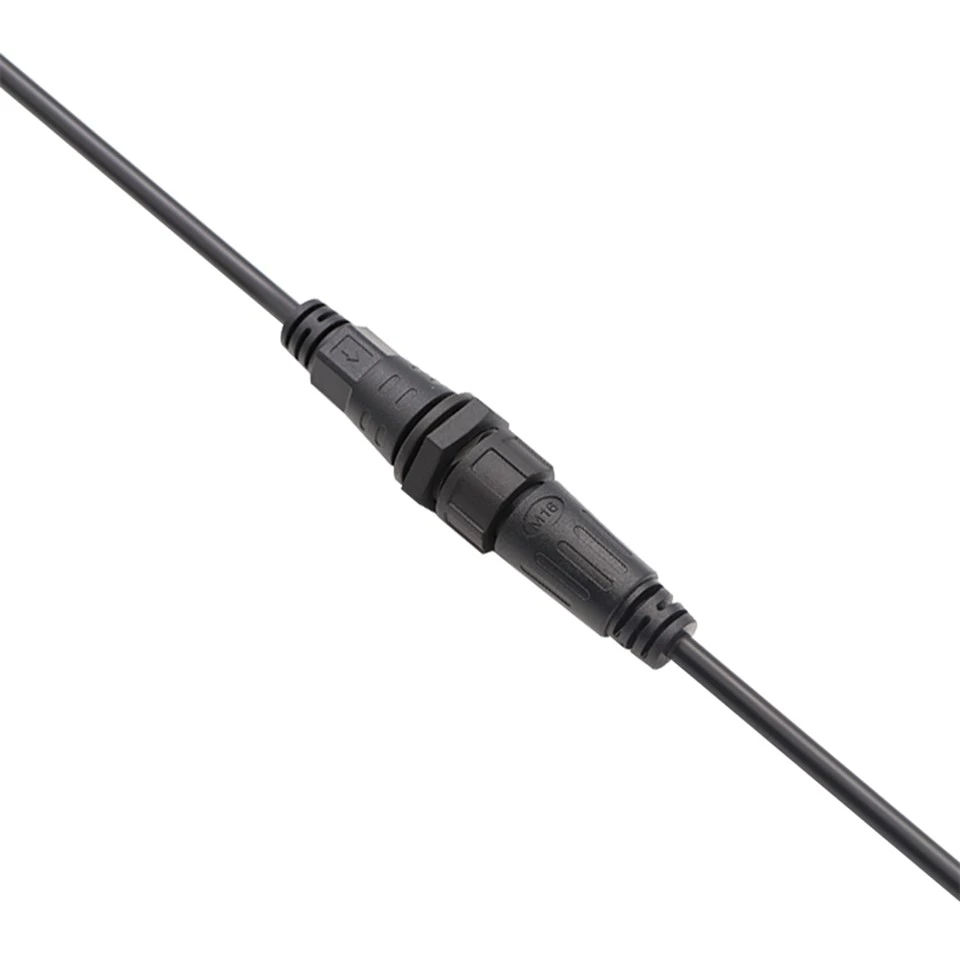

M16 5 Konnettur li ma jgħaddix ilma minn Pin Threaded IP67

Il-5-pin M16 huwa workhorse b'ħafna ċirkwiti għall-awtomazzjoni, sistemi LED, u kontrolli ta 'barra - 4A/110V għal kull pin, li jkopri ħafna xenarji ta' sensur u distribuzzjoni tas-sinjali. Il-ħajt M16 × 1.0 iżommha msakkra fuq armi robotiċi, netwerks tas-sensuri tal-conveyor, u kordi tad-dawl distribwiti. L-elettriku huma konsistenti mas-serje: Inqas minn jew ugwali għal reżistenza tal-kuntatt 10mΩ, Iżolament akbar minn jew ugwali għal 500MΩ f'DC 500V, 1.5kV dielettriku, 1,500-ċiklu ratata. Siġill IP67, kuntatti tar-ram miksija bin-nikil, ġakketta tal-PVC - tajba għal -20 grad sa +85 grad . Max cable 8.0mm OD. Ċirkwit parallel għal wajers ta' daisy-chain. Għażliet OEM/ODM miftuħa. Il-vantaġġ reali? Ikollok ħames ċirkwiti indipendenti fl-istess qoxra M16 li normalment iżżomm inqas - sabiex tkun tista 'tnaqqas l-għadd tal-konnetturi fuq sistemi ta' kontroll kumplessi.

Ibgħat l-inkjesta

Dongguan Hejiaxin Technology Co., Ltd hija waħda mill-manifatturi u fornituri ewlenin ta 'm16 5 pin threaded waterproof connector ip67 fiċ-Ċina. Nitolbok li tħossok liberu li tbiegħ bl-ingrossa prodotti durabbli magħmula fiċ-Ċina hawn u tikseb pricelist mill-fabbrika tagħna. Il-prodotti kollha personalizzati huma ta 'kwalità għolja u prezz kompetittiv.

Speċifikazzjonijiet Tekniċi

Parametru	Speċifikazzjoni
Klassifikazzjoni tal-Vultaġġ	AC250V
R ating kurrenti	Inqas minn jew ugwali għal 6A
Ħinijiet ta 'plagg	1500
Max Cable OD	Inqas minn jew ugwali għal 8.0mm
Struttura taċ-ċirkwit	Parallel
Reżistenza għall-Kuntatt	10mΩ
InsulationStructure	500MΩatDC500V
Ir-reżistenza tal-vultaġġ f'temperatura tal-kamra	1.5KV
Ir-Rating tat-Temperatura	-20 grad ~+85 grad
Livell li ma jgħaddix ilma minnu	IP67

Speċifikazzjonijiet tal-Materjal

Parametru	Speċifikazzjoni
Materjal tal-wajer	PVC, Lastiku
Materjal Jack	PVC
Materjal tal-Pin	Ram miksi-nikle
Ċirku tas-siġillar	Lastiku

Tpinġija tal-Inġinerija tal-Prodott

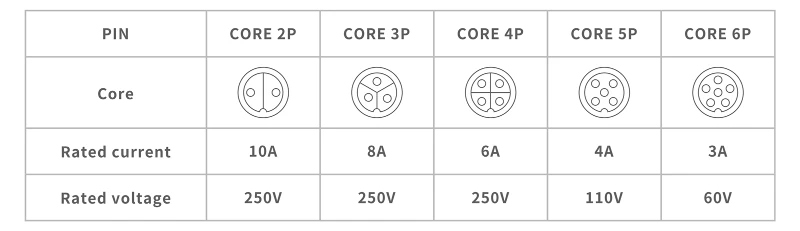

Core Configuration Diagram

Dimensional Drawing

Speċifikazzjonijiet tat-tpinġija: plug maskili 49.1mm ġenerali, ħajt tat-tgħammir 13.6mm, skorfini tal-akkoppjar 20.4mm AF. Reċipjent femminili 54.1mm ġenerali, fond tal-ħajta 21.7mm, ġewż tal-immuntar 21.1mm AF. M16×1.0. 5-pin huwa kklassifikat 4A/110V – varjanti oħra: 2-pin 10A/250V, 3-pin 8A/250V, 4-pin 6A/250V, 6-pin 3A/60V. ISO 2768-m. Fajls CAD disponibbli f'PDF jew DWG. Nistgħu wkoll nibdlu l-forom tal-ħajt, it-tul tad-djar, jew it-tqassim tal-kuntatt jekk l-applikazzjoni tiegħek titlob xi ħaġa barra t-tpinġija standard.

Dettall tal-prodott

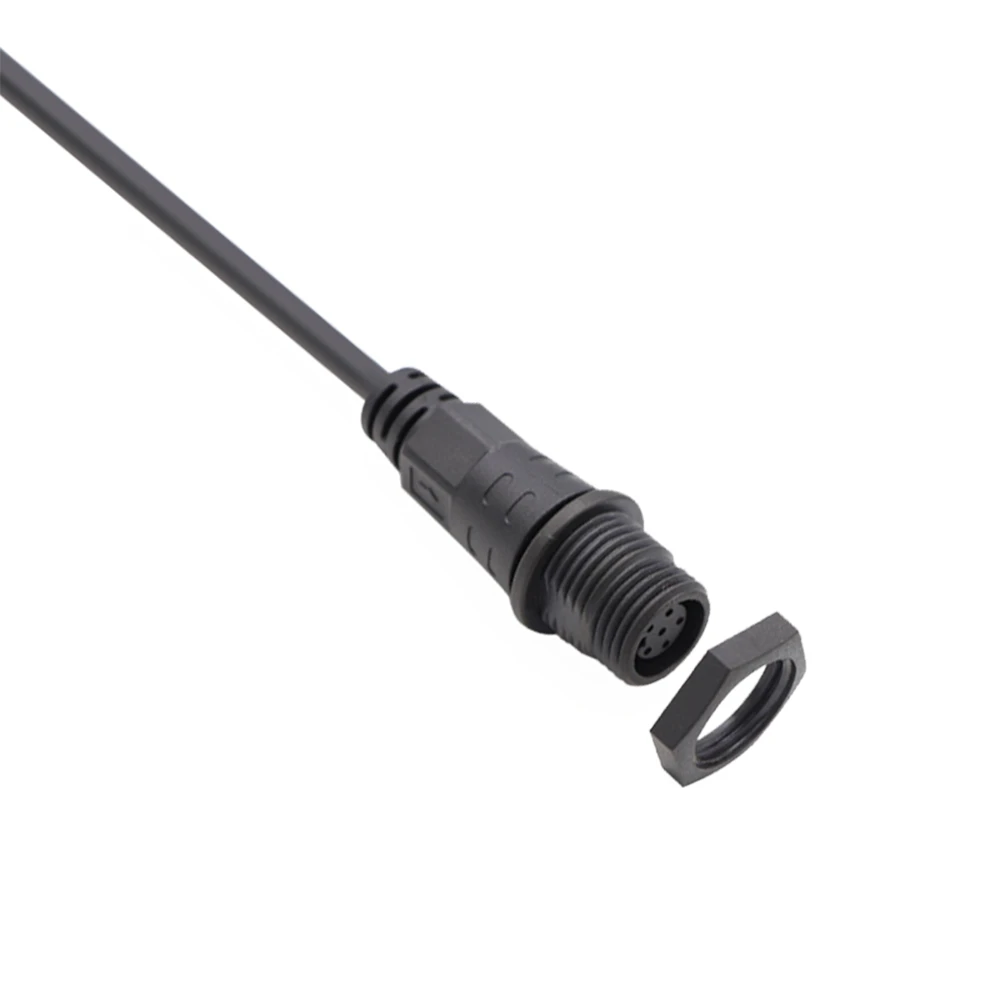

Reċipjent Femminil 6-Pin b'Ċirku Konnettur Ċirkolari

Dan ir-ritratt juri r-reċipjent femminili tal-varjant b'6 pins (għal skopijiet ta' illustrazzjoni) biċ-ċirku tal-konnettur ċirkolari tiegħu mwaħħla. Is-sitt kuntatti tas-sokit u l-akkomodazzjoni tal-PVC iswed huma viżibbli b'mod ċar, flimkien mal-ħajt intern M16 × 1.0. Iċ-ċirku ċirkolari jipprovdi appoġġ mekkaniku addizzjonali u allinjament waqt it-tgħammir.

Dehra ta' Quddiem Raġel u Femminil (Verżjoni ta' 6 Pinnijiet, PVC Iswed)

Dan ir-ritratt ta' quddiem juri l-plagg maskili u r-reċipjent femminili tal-varjant ta' 6 pinnijiet (għal skopijiet ta' illustrazzjoni) ħdejn xulxin. It-tnejn għandhom sitt kuntatti tar-ram miksija bin-nikil irranġati fil-mudell ċirkolari standard M16, b'housings tal-PVC iswed. Din l-immaġni tgħin biex tivverifika l-allinjament u l-orjentazzjoni tal-pin/sokit qabel l-assemblaġġ.
