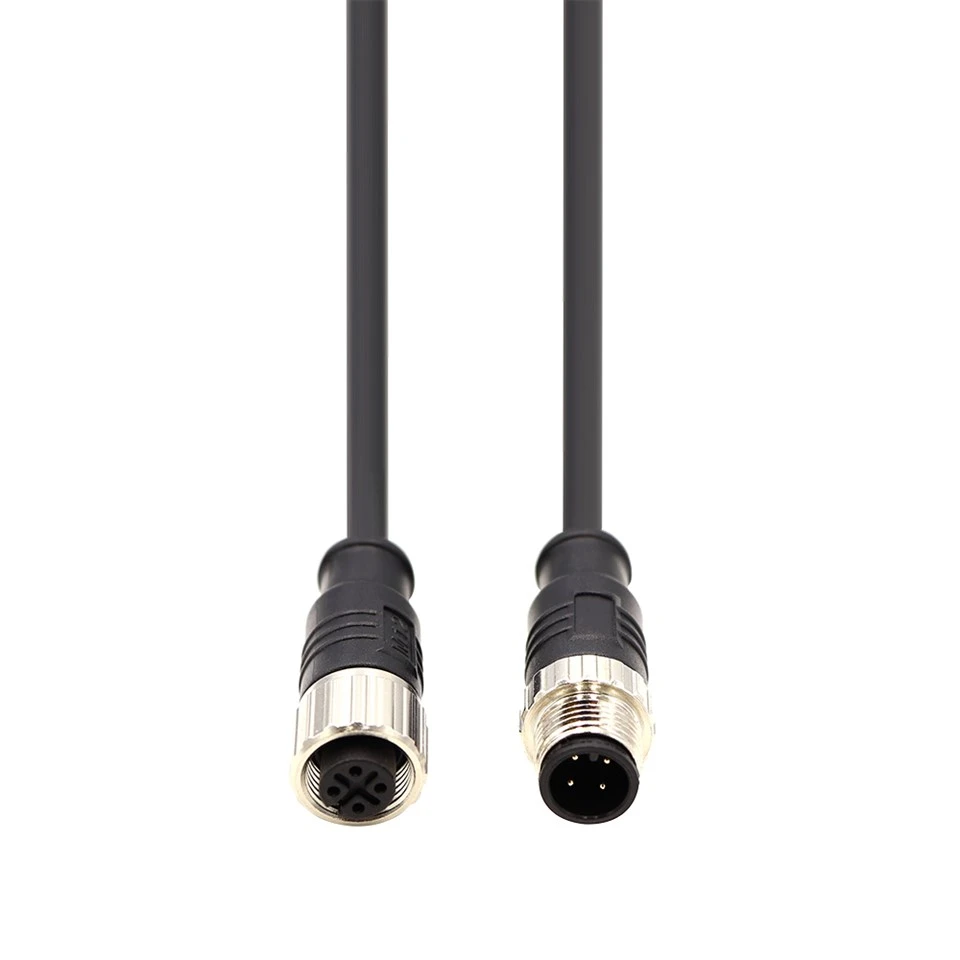

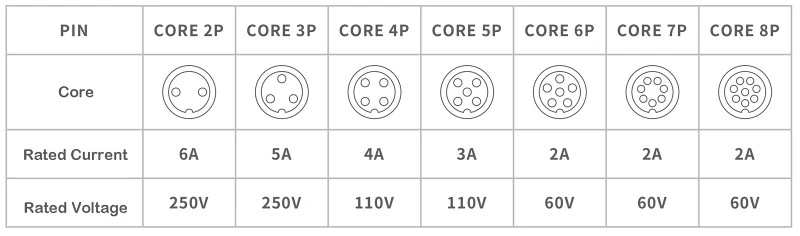

M12 5 Konnettur li ma jgħaddix ilma minn Pin Threaded IP67

Dongguan Hejiaxin Technology Co., Ltd hija waħda mill-manifatturi u fornituri ewlenin ta 'm12 5 pin threaded waterproof connector ip67 fiċ-Ċina. Nitolbok li tħossok liberu li tbiegħ bl-ingrossa prodotti durabbli magħmula fiċ-Ċina hawn u tikseb pricelist mill-fabbrika tagħna. Il-prodotti kollha personalizzati huma ta 'kwalità għolja u prezz kompetittiv.

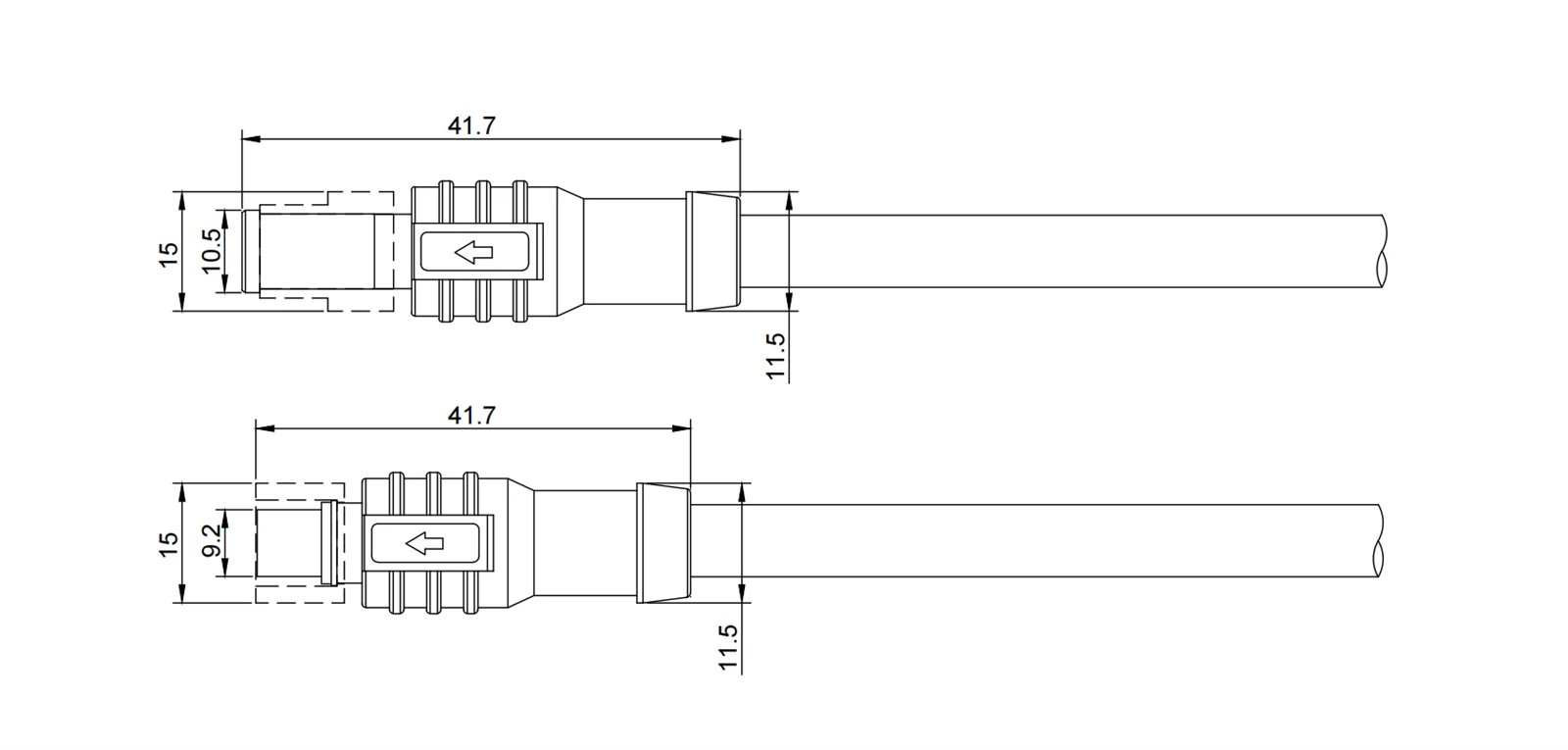

It-tpinġija dimensjonali tipprovdi d-dejta mekkanika ewlenija kollha skont l-estratt CAD mehmuż. It-tul ġenerali tal-plagg maskili huwa 41.7mm (eskluż il-boot tal-kejbil), b'tul tal-ħajt tat-tgħammir 15.0mm u tul tal-ħajt tal-ġenb tal-pannell-11.5mm. Tul ġenerali tar-reċipjent femminili wkoll 41.7mm, li fih fond tal-ħajt ta '10.5mm fuq il-wiċċ tat-tgħammir u 9.2mm fuq in-naħa tal-immuntar - innota l-assimetrija bejn it-tulijiet tal-ħajt maskili u femminili. L-assemblaġġ imqabbad bis-sħiħ inaqqas għall-envelop speċifikat. Il-forom kollha tal-ħajt huma M12 × 1.0; tolleranzi jsegwu l-ISO 2768‑m. It-tpinġija tindika wkoll id-dijametru tal-qtugħ tal-pannell rakkomandat u l-pożizzjoni taċ-ċavetta polarizzanti. PDF/DWG disponibbli għall-integrazzjoni CAD. Irrevedi d-dimensjonijiet tal-ħajt ta '11.5mm u 9.2mm meta tiddisinja t-tneħħija tal-pannell, peress li n-naħa maskili teħtieġ impenn aktar profond min-naħa tal-immuntar tar-reċipjent.

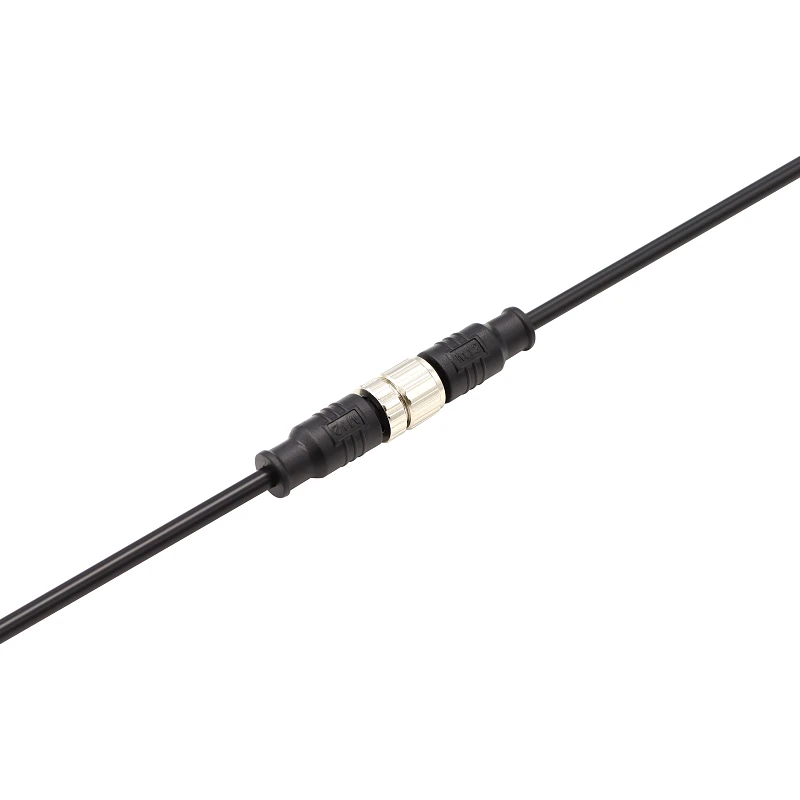

Interface tat-Tgħammir tal-Metall (Irġiel u Femminil Konnessi)

Dan ir-ritratt jiffoka fuq l-interface imqabbda, filwaqt li jenfasizza l-kuntatt metall għal metall bejn l-iskorfina tal-akkoppjar bil-kamin u l-qoxra tar-reċipjent. Il-ħjut tar-ram miksija bin-nikil huma kompletament imqabbda, u ma juru l-ebda vojt fil-ġonta - dan jiżgura kemm riġidità mekkanika kif ukoll ilqugħ kontinwu kontra interferenza elettromanjetika. Iċ-ċirku tas-siġillar huwa kkompressat indaqs madwar iċ-ċirkonferenza, viżibbli bħala linja skura rqiqa fil-ħjata tat-tgħammir. Din l-immaġni tikkonferma t-twaħħil u l-finitura xierqa, utli għall-ispezzjoni tal-kwalità qabel l-iskjerament fuq il-post.

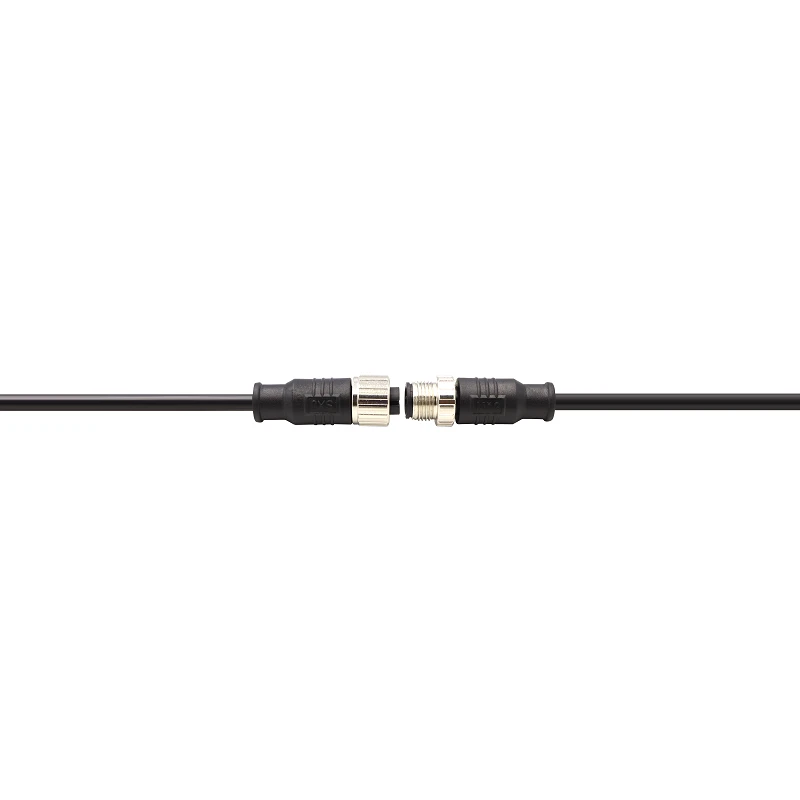

Raġel u Mara Separati

Dan ir-ritratt juri l-plagg maskili (xellug) u r-reċipjent femminili (lemin) separati, biż-żewġ settijiet ta 'ħjut tal-metall M12 × 1.0 esposti b'mod ċar. Il-ħajt maskili huwa maħdum minn ram solidu b'kisi tan-nikil; il-ħajta interna femminili turi l-istess kwalità tal-kisi. Ma jintużaw l-ebda ħjut tal-plastik - l-uċuħ kollha li jġorru t-tagħbija u li jissiġillaw huma metalliċi, u jiżguraw iż-żamma tat-torque fit-tul u r-reżistenza għall-cross-threading. L-O-ring fuq in-naħa maskili huwa viżibbli wara l-għerq tal-ħajta. Din l-immaġni hija referenza rapida għall-kundizzjoni tal-ħajta u t-tqegħid tas-siġill qabel l-assemblaġġ.
