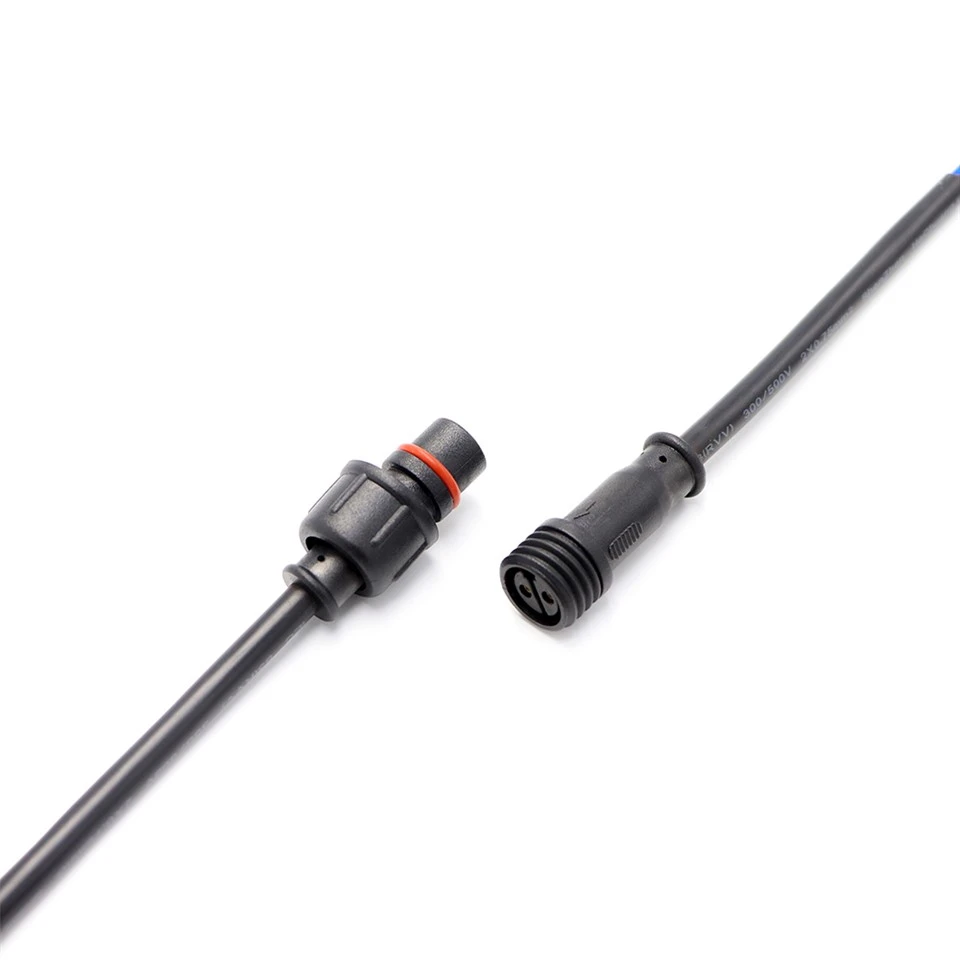

M14 2 Konnettur li ma jgħaddix ilma minn Pin Threaded IP67

Il-konnettur bil-kamin M14 2-pin huwa interface ta 'kurrent ogħla għal dawl LED, distribuzzjoni tal-enerġija industrijali, u tagħmir ta' barra li jeħtieġ provvista ta '8A/250V AC. Il-ħajt M14 × 1.0 jipprovdi qfil sikur taħt vibrazzjoni. Prestazzjoni elettrika: reżistenza tal-kuntatt Inqas minn jew ugwali għal 10mΩ, insulazzjoni Akbar minn jew ugwali għal 500MΩ f'DC 500V, jifilħu dielettriċi 1.5kV AC - stabbli wara 1,500 ċiklu ta 'tgħammir. Is-siġillar IP67 b'pinnijiet tar-ram miksija bin-nikil u ġakketta tal-PVC jiżgura tħaddim minn –20 grad sa +85 grad f'ambjenti mxarrbin jew fit-trab. Max cable OD 7.0mm. Ċirkwit parallel jappoġġja wajers b'katina ta 'daisy. Kosteffettiv għall-iskjerament tal-volum; tulijiet tal-kejbil tad-dwana u kuluri disponibbli għall-integrazzjoni OEM.

Ibgħat l-inkjesta

Dongguan Hejiaxin Technology Co., Ltd hija waħda mill-manifatturi u fornituri ewlenin ta 'm14 2 pin threaded waterproof connector ip67 fiċ-Ċina. Nitolbok li tħossok liberu li tbiegħ bl-ingrossa prodotti durabbli magħmula fiċ-Ċina hawn u tikseb pricelist mill-fabbrika tagħna. Il-prodotti kollha personalizzati huma ta 'kwalità għolja u prezz kompetittiv.

Speċifikazzjonijiet Tekniċi

Parametru	Speċifikazzjoni
Klassifikazzjoni tal-Vultaġġ	AC250V
R ating kurrenti	Inqas minn jew ugwali għal 8A
Ħinijiet ta 'plagg	1500
Max Cable OD	Inqas minn jew ugwali għal 7.0mm
Struttura taċ-ċirkwit	Parallel
Reżistenza għall-Kuntatt	10mΩ
InsulationStructure	500MΩatDC500V
Ir-reżistenza tal-vultaġġ f'temperatura tal-kamra	1.5KV
Ir-Rating tat-Temperatura	-20 grad ~+85 grad
Livell li ma jgħaddix ilma minnu	IP67

Speċifikazzjonijiet tal-Materjal

Parametru	Speċifikazzjoni
Materjal tal-wajer	PVC, Lastiku
Materjal Jack	PVC
Materjal tal-Pin	Ram miksi-nikle
Ċirku tas-siġillar	Lastiku

Tpinġija tal-Inġinerija tal-Prodott

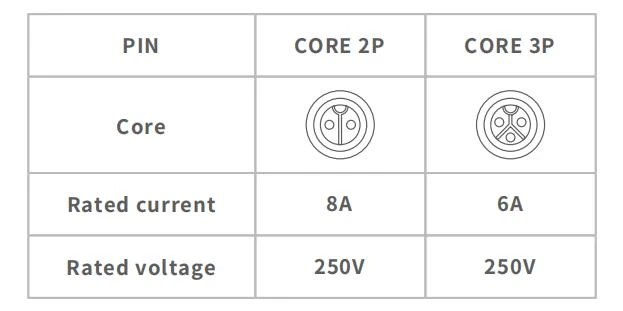

Core Configuration Diagram

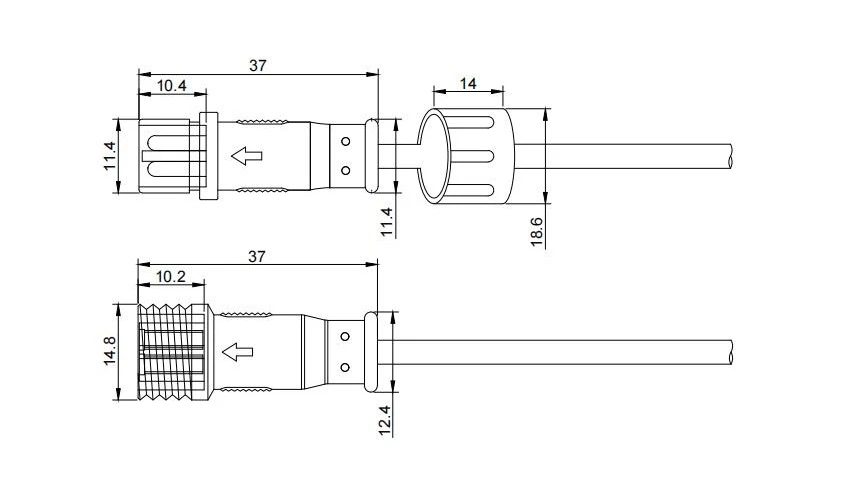

Dimensional Drawing

It-tpinġija dimensjonali tipprovdi dejta mekkanika ewlenija għal kull estratt CAD mehmuż. Tul ġenerali tal-plagg maskili 37.0mm, tul tal-ħajt tat-tgħammir 10.4mm, b'forma ta 'ħajt M14 × 1.0. Reċipjent femminili: fond ta 'ħajt tat-tgħammir 11.4mm, wisa' tal-ġewż tal-pannell 14.0mm madwar flats. It-tabella tal-konfigurazzjoni tal-qalba tindika għal 2-pin: 8A f'250V AC. Tolleranzi skont ISO 2768‑m. Max cable OD 7.0mm. PDF/DWG disponibbli għall-integrazzjoni CAD. Ivverifika l-ingaġġ tal-ħajta u l-kompressjoni tas-siġill waqt l-assemblaġġ.

FAQ

Q1: Liema klassifikazzjonijiet elettriċi huma disponibbli?

A1: Is-serje tagħna tkopri firxa wiesgħa - minn 3A/110V għal sensuri kompatti u dawl LED, sa 20A/250V għal qawwa industrijali heavy-duty. Il-mudelli kollha għandhom reżistenza ta' kuntatt ultra-baxxa (Inqas minn jew ugwali għal 10mΩ) u 1,500 ċiklu ta' tgħammir.

Q2: Kif tiżgura l-kwalità qabel il-ġarr?

A2: Kull lott jgħaddi minn ttestjar elettriku ta '100% (reżistenza tal-kuntatt, insulazzjoni, reżistenza dielettrika) flimkien ma' spezzjoni viżwali. Aħna nżommu traċċabilità sħiħa mill-materja prima li tidħol għall-oġġetti lesti.
